【产品概览】

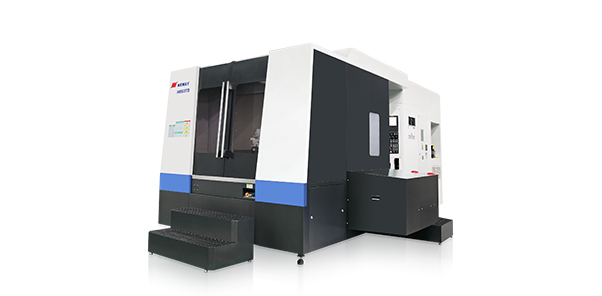

机床主体结构为倒T型，全动柱式结构，大跨距设计，高刚性，高强度。在加工过程中可以自动交换工作台和刀具，可一次装夹进行四个面的铣削，钻孔，扩孔，镗孔，铰削，攻丝等多种工序。现代化的机床及控制理念、紧凑的结构设计，保证高效率和高精度的单件或中小批量产品的加工要求。适用于进行箱体类零件的复杂加工。
典型加工件
 |
发动机缸体 |
 |
控制器箱体 |
 |
叶轮 |
 |
套管四通 |
【产品特征】
 |
 |
|
|
01、高刚性整体设计 经典倒T结构床身，保证整体高刚性，排屑、排水易处理。 |
02、螺旋排屑结构 立柱两侧螺旋排屑器与X轴两侧螺旋排屑器、链板提升器构成自动排屑系统，最大程度减少机床热变形，确保机床加工精度。 |
|
 |
 |
|
|
03、主变速 德国进口ZF齿轮箱，两档变速兼顾高速和低速大扭矩要求。 |
04、进口主轴、丝杠、导轨和轴承 台湾进口主轴、丝杠、导轨和轴承，精度高，寿命长 |
|
|
项目 |
单位 |
HM50TS(BT40/BT50) |
HM50TD(BT40/BT50) |
HM63TS |
HM63TD |
HM6380TD |
HM80TS |
HM80TD |
HM100TS |
HM100TD |
HM100TL |
HM125TS |
HM125TD |
HM125TBS |
HM125TBD |
|
工作台尺寸 |
mm |
500×500 |
500×500 |
630×630 |
2-630×630 |
2-630×630 |
800×800 |
2-800×800 |
1000×1000 |
2-1000×1000 |
1000×1000 |
1250×1250 |
2-1250×1250 |
1250×1250 |
2-1250×1250 |
|
工作台最大载荷 |
kg |
600 |
600 |
1200 |
1200 |
2000 |
1600 |
1600 |
2000 |
2000 |
3000 |
4000 |
4000 |
4000 |
4000 |
|
三轴行程X/Y/Z/W |
mm |
750×600×650 |
750×600×650 |
1000×850×900 |
1000×850×900 |
1000×850×900 |
1400×1050×1050 |
1600×1100×1100 |
1600×1100×1100 |
1600×1100×1100 |
2100×1300×1300 |
2200×1500×1500 |
2200×1500×1500 |
2200×1500×1500×500 |
2200×1500×1500×500 |
|
三轴快移速度X/Y/Z |
m/min |
30/20/30[30/24/30]
|
20[30] |
16[24] |
16[24] |
16[24] |
20 |
20 |
20 |
20/20/20/5 |
20/20/20/5 |
||||
|
主电机功率 |
kW |
15/18.5[11/15] |
15/18.5[18.5/22] |
15/18.5[22/26] |
15/18.5[22/26] |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
|||||
|
刀库容量 |
把 |
32（圆盘式)(BT40) 24(圆盘式)(BT50) |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
60（链式） |
60（链式） |
60（链式） |
60（链式） |
60（链式） |
|
