【产品概览】

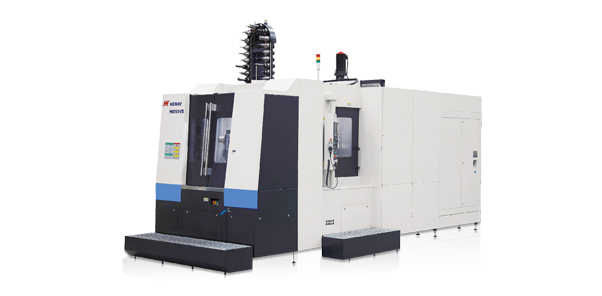

机床主体结构为正T型，全动柱式结构，大跨距设计，高刚性，高强度。在加工过程中可以自动交换工作台和刀具，可一次装夹进行四个面的铣削，钻孔，扩孔，镗孔，铰削，攻丝等多种工序。现代化的机床及控制理念、紧凑的结构设计，保证高效率和高精度的单件或中小批量产品的加工要求。
典型加工件
 |
发动机缸体 |
 |
控制器箱体 |
 |
叶轮 |
 |
套管四通 |
【产品特征】
 |
|
|
|
01、高刚性的整体设计 多点支撑、大跨距设计、M型筋布局，各部件受力状态佳，强度、刚性、切削强度俱佳。 |
02、底座结构 采用T型结构大跨距设计, 整体结构床身, 抗扭抗弯能力强。 |
|
 |
 |
|
|
03、主变速 德国进口ZF齿轮箱，两档变速兼顾高速和低速大扭矩要求。 |
04、进口主轴、丝杠、导轨和轴承 台湾进口主轴、丝杠、导轨和轴承，精度高，寿命长 |
|
【技术参数】
|
项目 |
单位 |
HM50VS(BT40) |
HM50VS(BT50) |
HM50VD(BT40) |
HM50VD(BT50) |
HE50D |
HE63S |
HE63D |
HE80S |
HM80VD |
HM100VS |
HM100VD |
|
工作台尺寸 |
mm |
500×500 |
2-500×500 |
2-500×500 |
630×630 |
630×630 |
800×800 |
800×800 |
1000×1000 |
2-1000×1000 |
||
|
工作台最大载荷 |
kg |
500 |
500 |
500 |
1200 |
1000 |
1500 |
1500 |
2000 |
2000 |
||
|
三轴行程X/Y/Z |
mm |
900/750/800 |
900/750/800 |
730/730/800 |
1000/900/ 1000 |
1000/900/1000 |
1250/900/1100 |
1250/900/1100 |
1400/1020/1050 |
1400/1020/1050 |
||
|
三轴快移速度X/Y/Z |
m/min |
50 |
50 |
60 |
60 |
60 |
60 |
60 |
30 |
30 |
||
|
主电机功率 |
kW |
11/15 |
11/15 |
15/18.5 |
18.5/22 |
18.5/22 |
22/26 |
22/26 |
22/26 |
22/26 |
||
|
刀库容量 |
把 |
32 |
40 |
32 |
40 |
40（圆盘） |
40 |
40 |
40 |
40 |
40（链式） |
40（链式） |
