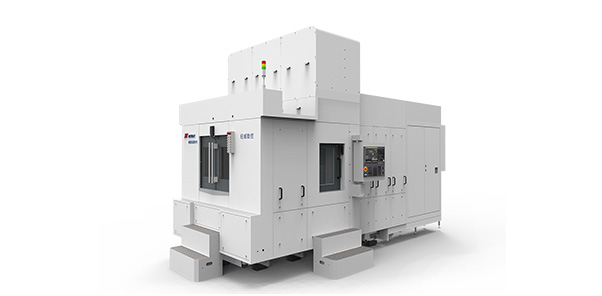

【产品概览】
该系列机型采用高速度大功率电主轴，主轴转速高，振动小，有效提高工件质量与加工效率。适用于高精度箱体类零件加工，如：发动机缸体、机床主轴箱体、医疗器械、民用航空等行业。
典型加工件
 |
发动机缸体 |
 |
控制器箱体 |
 |
叶轮 |
 |
套管四通 |
【产品特征】
 |
 |
|
|
01、高刚性的整体设计 多点支撑、大跨距设计、M型筋布局，各部件受力状态佳，强度、刚性、切削强度俱佳。 |
02、底座结构 采用T型结构大跨距设计, 整体结构床身, 抗扭抗弯能力强。 |
|
 |
 |
|
|
03、主变速 德国进口ZF齿轮箱，两档变速兼顾高速和低速大扭矩要求。 |
04、进口主轴、丝杠、导轨和轴承 台湾进口主轴、丝杠、导轨和轴承，精度高，寿命长 |
|
【技术参数】
|
项目 |
单位 |
HE63SZ |
HE63SV |
HE100AZ |
HE100AV |
HE50FZ |
HE50FV |
|
工作台尺寸 |
mm |
630×630 |
630×630 |
1000×500 |
1000×500 |
500×500 |
500×500 |
|
工作台最大载荷 |
kg |
1200 |
1200 |
800 |
800 |
400 |
400 |
|
三轴行程X/Y/Z |
mm |
1000×890×1000 |
1000×890×1000 |
1000×890×970 |
1000×890×970 |
1000×890×970 |
1000×890×970 |
|
三轴快移速度X/Y/Z |
m/min |
60 |
60 |
60 |
60 |
60 |
60 |
|
主电机功率 |
kW |
22/26 |
50/65[50/70] |
22/26 |
50/65[50/70] |
22/26 |
50/65[50/70] |
|
刀库容量 |
把 |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
40（链式） |
