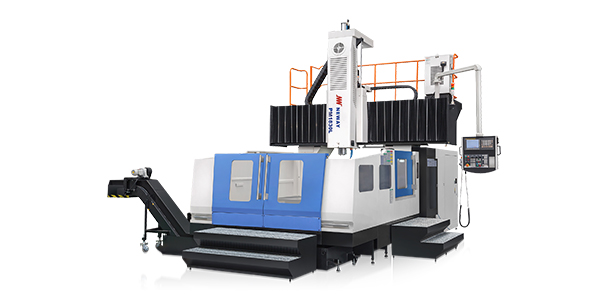

PM系列高速直联龙门加工中心_广东立嘉智能机械有限公司

【产品概览】
采用龙门框架固定，工作台在床身上移动(X轴),主轴箱在滑鞍上移动（Z轴），滑鞍连同主轴箱在横梁上移动（Y轴）的结构；主轴箱采用大截面滑枕结构，刚性好；主要适用于民用航空、汽车、能源、信息、模具等行业的零件加工。以加工黑色和有色金属中小型复杂零件为对象，具有高速、高精度、高柔性、环保等特点。


01、高刚性整体结构主要关键零件均采用树脂砂高强度优质铸件，刚性好，稳定性强

01、高刚性整体结构
主要关键零件均采用树脂砂高强度优质铸件，刚性好，稳定性强

02、床身导轨
采用进口滚动导轨，PM20HA及以下型号为两导轨，PM25HA及以上型号为3导轨，保证机床具有优良的承载性能。

03、横梁及导轨
横梁两导轨间距大，有效抗前倾；采用进口滚珠重载直线导轨，摩擦小，承载能力强，高速振动小，低速无爬行，定位精度及精度保持性好。

http://newaycnc.com/images/product/cpmb-img12249.jpg

04、主轴及滑枕
选用进口主轴，扭矩大、转速高，充分满足镗铣及钻孔加工；滑枕采用大截面贴塑导轨，四面环抱结构，保证切削加工的平稳，特别适用强力切削，大孔镗削及使用角度头的五面加工。

【技术参数】

项目	单位	PM0813L	PM1320L	PM1330L	PM1525L	PM1630L	PM1830L	PM1840L	PM2040L	PM2060L
工作台宽度	mm	1300			1500	1600	1800		2000
工作台长度	mm	900	2100	3100	2600	3000	3000	4000	4000	6000
工作台行程（X轴）	mm	800	2200	3200	2700	3200	3200	4200	4200	6200
滑鞍行程（Y轴）	mm	1300			1500	2100	2700		2700
滑枕行程（Z轴）	mm	700			700	800	800[1000]		1000
两立柱之间距离	mm	1400			1600	1800	2300		2800
转速范围	r/min	15000			15000	100-10000	100-12000[BT40:15000]		1000-10000[BT40:15000]
最大输出扭矩	N.m	34/46			34/46	140/165	95/118[140/165]		140/165[BT40:95/118]
主轴电机功率	kW	11.7/15.8			11.7/15.8	22/26	15/18.5[22/26]		22/26/[BT40:15/18.5]
