【产品概览】

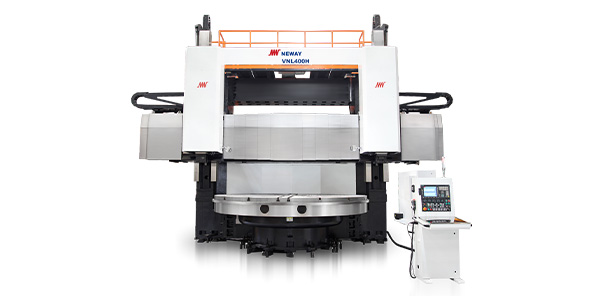

该系列机床分为单柱和双柱式立式车床，主要适用于高速钢和硬质合金刀具，对黑色金属、有色金属和部分非金属零件的粗、精加工，可进行内外圆柱面、内外圆锥面、圆弧、公英制螺纹以及各种复杂形状的回转型面的高速车削。适合重型零件加工、风力发电等行业。
典型加工件
 |
阀盖焊接件 |
 |
飞机发动机零件 |
 |
链轮 | ||
【产品特征】
 |
 |
|
|
01、整体 单柱和双柱数控立式车床均采用左右对称结构,双柱数控立式车床双刀架加工，加工效率更高，占地面积更小。 |
02、横梁升降系统 横梁移置定位精度高，对于在0～1000mm范围内任意高度的工件都能方便的加工。 |
|
 |
 |
|
|
03、导轨 直线导轨和滑动导轨配合使用，精度稳定，摩擦力小，抗振性好、承载能力大。 |
04、导轨、丝杠 进口滚柱式滚动导轨，承载大，精度高 ；进口滚珠螺杆热抑制功能好，可靠性高。 |
|
【技术参数】
|
项目 |
单位 |
VNL40S/H |
VNL50S/H |
VNL65S/H |
VNL80S/H |
VNL80SK/HK |
VNL125S/H |
VNL125SK/HK |
VNL160S/H |
VNL160SK/HK |
VNL250S/H |
VNL250SK/HK |
VNL400SF/HF |
VNL400S/H |
VNL500S/H |
|
最大回转直径 |
mm |
Φ620 |
Φ800 |
Φ900 |
Φ1000 |
Φ1000 |
Φ1500 |
Φ1500 |
Φ1800 |
Φ1800 |
Φ2750 |
Φ2750 |
Φ4000 |
Φ4000 |
Φ5000 |
|
最大切削直径 |
mm |
Φ600 |
Φ550 |
Φ760 |
Φ900 |
Φ900 |
Φ1250 |
Φ1250 |
Φ1600 |
Φ1600 |
Φ2500 |
Φ2500 |
Φ4000 |
Φ4000 |
Φ5000 |
|
最大工件高度 |
mm |
460 |
600 |
700 |
800 |
600 |
1000 |
1000 |
1600 |
1600 |
2000 |
2000 |
1000 |
2000 |
2000 |
|
主电机功率 |
kW |
18.5/22 |
18.5/22 |
24/30(S) |
30(连续） |
37（连续） |
55（连续） |
75（连续） |
|||||||
|
工作台直径 |
mm |
12"(液压卡盘) |
15"(液压卡盘) |
18"(液压卡盘) |
21"(液压卡盘) |
Φ1000 |
Φ1000 |
Φ1250 |
Φ1250 |
Φ2250 |
Φ2250 |
Φ3600 |
Φ3600 |
Φ4500 |
|
|
工作台最高转速 |
r/min |
2000/2500 |
1250/2000 |
1500/2000 |
1250 |
1250 |
500 |
500 |
400 |
400 |
120 |
120 |
63 |
63 |
50 |
|
工位数 |
- |
卧式 [(立式)] |
12(卧式） |
8(刀库) |
4(立式） |
8(刀库) |
4(立式) |
12(刀库) |
1 |
12(刀库) |
1 |
1 |
1 |
||
