【产品概览】

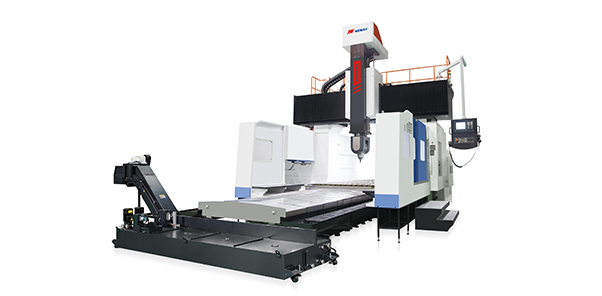

PM-U系列五轴联动龙门加工中心：龙门框架固定，工作台在床身上的移动为X轴，主轴箱在滑鞍内移动为Z轴，滑鞍连同主轴箱在横梁上移动为Y轴。

摆头绕Z轴的旋转为C轴，电主轴绕X轴的旋转为A轴。

该系列机床Z轴采用4条进口滚柱直线导轨环抱结构，保证传动刚性及快速响应性。

选用欧洲进口五轴头。多种规格主轴功率及转速可供客户选择。

PMB-U高架五轴：

本机床采用工作台固定，横梁等部件前后移动的结构形式。进口A/C附件头配合电主轴、25m/min的快移速度、Z轴四线轨、大滑枕的结构具有高刚性、高速、稳定、高效等特点，适用于民用航空类零件的加工。

【产品概览】
PMU五轴联动龙门加工中心以黑色及有色金属、铝合金、磨具钢等材料为加工对象，特别适用于复杂曲面零件的加工。具有高速、高精度、高柔性、环保等特点，是加工民用航空领域高端零件的首选。
本机床采用SIEMENS 840Dsl数控系统。欧洲进口AC摆头，刚性好，精度高，稳定性强。机床进给由三个直线坐标轴即X轴、Y轴、Z轴和两个旋转轴即C轴和A轴构成。三个直线坐标轴均采用SIEMENS伺服电机、进口滚珠丝杠驱动，配海德汉光栅尺，实现全闭环控制。A轴、C轴及电主轴通过力矩电机驱动，内置圆光栅反馈位置信号，保证摆头精度。

【技术参数】

项目	单位	PM2040U	PM2060U	PM2560U	PM2580U
工作台宽度	mm	2000		2500
工作台长度	mm	4000	6000	6000	8000
工作台行程（X轴）	mm	4200	6200	6200	8500
滑鞍行程（Y轴）	mm	3200		3700
滑枕行程（Z轴）	mm	1000[1250][1500]		1000[1250][1500]
两立柱之间距离	mm	2800		3300
转速范围	r/min	24000		24000
最大输出扭矩	N.m	60/73		60/73
主轴电机功率	kW	37/46		37/46
